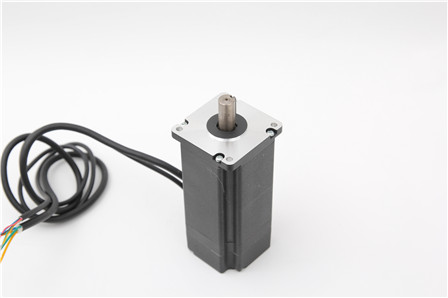

70BL直流無刷（伺服）電機

General Specifications(詳細說明)：
Winding Type………………………………………………… Star
Temperature Rise…………………………………………120℃ electrical angle
Insulation Class…………………………………………B
Ambient Temperature Range…………………………-20℃~+50℃
Insulation Resistance………………………100MΩMin.500VC DC
Dielectric Strength………………………………700V AC 1 minute

Electrical Specifications(技術數據):

型號Model	70BL60-440-1000Z	70BL90-440-1000Z	70BL120-440-1000Z
極數Number of Poles	8
相數Number of Phases	3
額定電壓 Nominal voltage VDC	48
額定轉速 Rated speedRPM	3000
額定扭矩 Rated TorqueN-m	0.5	1.0	1.5
額定電流 RatedCurrent Amps	4.4	8.7	13
輸出功率OutputPower Watts	157	313	470
峰值扭矩Peak Tourque N-m	1.5	3.0	4.5
峰值電流Peak CurrentAmps	13.2	26	39
力矩常數TorqueconstantN-m/A	0.12	0.12	0.12
反電勢常數BackEMF V/kRPM	8.4	8.4	8.4
轉動慣量Rotor inertiag·cm2	0.38	0.76	1.14
電機長度Body Length (L) mm	86	116	146
重量Mass kg	1.3	2.1	2.8
編碼器Encoder	1000P/R(2500P/R可選)

警戒:峰值力矩僅作為參數參考,接近或在此條件下長期使用,將導致電機損壞Caution 1: Peak (Stall) Torque is provided for the purpose of performance calculations only. Operate near, or at, a stalled condition will result in motor damaged.

注意:以上僅為代表產品,電壓，功率、轉速可根據客戶要求制作Note: We can also manufacture products according to customer's requirements.

Motorwiringsequence（電機接線順序）

編碼器接線

電機接線

序號

顏色

紅

黑

黃

黃黑

綠

綠黑

藍

藍黑

棕

棕黑

灰

灰黑

白

白黑

黃

綠

藍

相序

+5V

GND

U+

U-

V+

V-

W+

W-

A+

A-

B+

B-

Z+

Z-

EMFphasesequencediagram（反電勢相序圖）

EncoderTechnicalSpecifications（編碼器技術規格）
