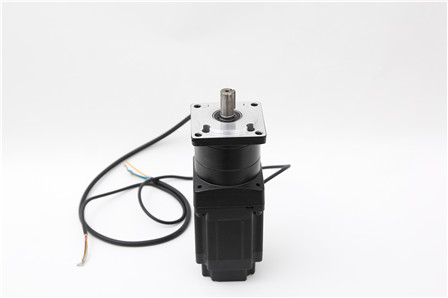

86BL直流無刷減速電機

General Specifications(詳細說明)：
Winding Type………………………………………………… Star
Temperature Rise…………………………………………120℃ electrical angle
Insulation Class…………………………………………B
Ambient Temperature Range…………………………-20℃~+50℃
Insulation Resistance………………………100MΩMin.500VC DC
Dielectric Strength………………………………700V AC 1 minute
Electrical Specifications(技術數據):

型號Model	86BL70-240-86XG	86BL100-440-86XG	86BL125-440-86XG	86BL125-640-86XG
極數Number of Poles	8
相數Number of Phases	3
額定電壓 Nominal voltage VDC	24	48	48	310
額定轉速 Rated speed RPM	3000
額定扭矩 Rated Torque N-m	0.8	1.6	2.4	2.4
額定電流 RatedCurrent Amps	14	14	21	3.3
輸出功率 OutputPower Watts	250	500	750	750
峰值扭矩Peak Tourque N-m	2.4	4.8	7.2	7.2
峰值電流Peak Current Amps	42	42	63	10
力矩常數Torqueconstant N-m/A	0.06	0.115	0.115	0.73
反電勢常數 BackEMF V/kRPM	4.2	8.2	8.2	55
轉動慣量 Rotor inertia Kg·cm2	0.8	1.6	2.4	2.4
電機長度Body Length (L) mm	98	125	152	152
電機重量 Motor mass kg	1.85	2.6	4.0	4.0
減速箱比速Reducer speed ratio	一級1:4 1:6二級1:10 1:16 1:20 1:30
減速箱長度（L1））Reduction box length mm	一級81mm二級98mm
減速箱重量Reduction box mass kg	一級1.6kg二級2.1kg

警戒:峰值力矩僅作為參數參考,接近或在此條件下長期使用,將導致電機損壞Caution 1: Peak (Stall) Torque is provided for the purpose of performance calculations only. Operate near, or at, a stalled condition will result in motor damaged.

注意:以上僅為代表產品,電壓，功率、轉速可根據客戶要求制作Note: We can also manufacture products according to customer's requirements.
